AC-4500
FULL 6x FILTR [A|A|A|D|D|D]
MID 3x FILTR [A|-|D|-|D|-]
MID 3x FILTR [A|-|A|-|D|-]
MID 2x FILTR [A|-|-|D|-|-]
SMALL 1x FILTR [A|-|-|-|-|-]
SMALL 1x FILTR [D|-|-|-|-|-]
- Filtr Typ I pro analogová zařízení
- Filtr Typ II pro digitální zařízení
- Odrušení stejnosměrného proudu
- Vysoce kvalitní zásuvky
- Měděné sběrnice
- Kovové pouzdro
REFERENČNÍ NAPÁJECÍ FILTR
Kde začíná čistý zvuk? Kde končí? To jsou otázky, které si klademe stále znovu a znovu. Ve skutečnosti mají na kvalitu zvuku produkovaného audiosystémy značný vliv různé faktory, například napájení.
To je vystaveno různým výkyvům v závislosti na poloze vašeho domu (město nebo venkovské prostředí). Pokud se na to podíváme z čistě fyzikálního hlediska, hudba produkovaná reproduktorem není nakonec nic jiného než domácí proud převedený na zvuk. Toto tvrzení zní v porovnání s hi-fi žargonem, na který jsme všichni zvyklí, až příliš přízemně, protože je samozřejmě vzrušující uvažovat o kvalitě zesilovačů, gramofonů nebo reproduktorů. Příliš často (bohužel) ignorujeme to, odkud zvuk vlastně pochází, nebo důležitost stabilního napájení.
"Čistý" proud je tedy surovinou pro kvalitní zvuk. Nová napájecí stanice AC-4500 se o to postará.

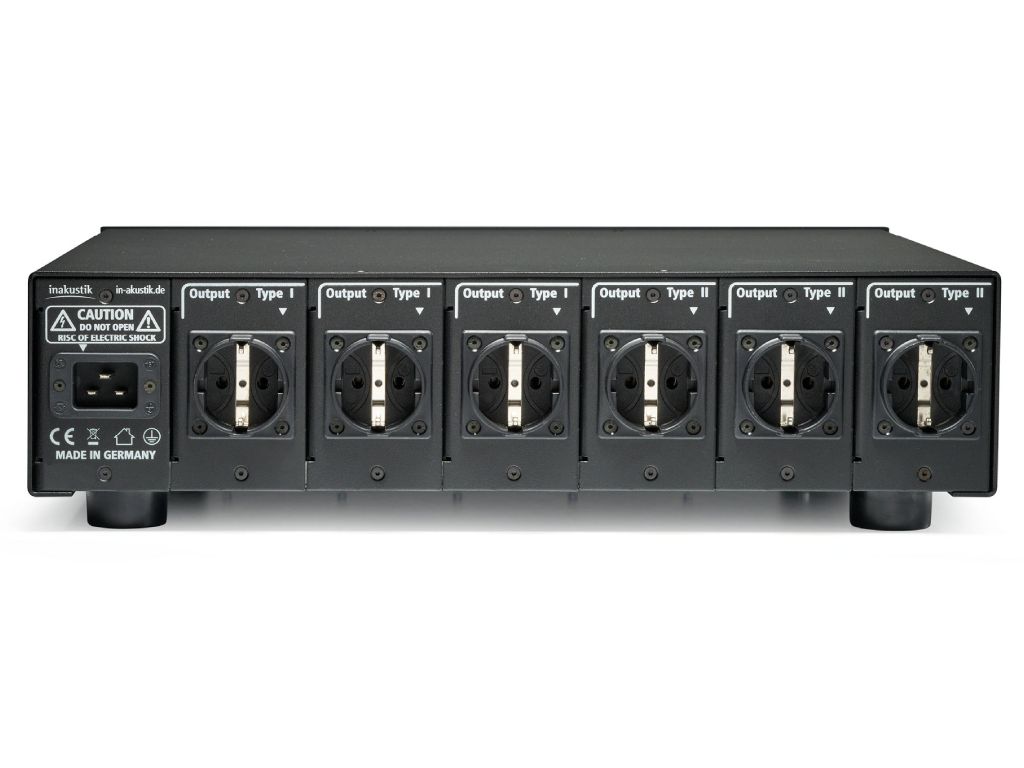

K dispozici je více verzí AC-4500. Existuje základní model, který má jeden filtr pro všech šest zásuvek, zatímco plnohodnotný model je vybaven šesti filtry. Každá zásuvka má v této konfiguraci samostatný filtr. Modely se liší nejen počtem filtrů, které mají, ale také konfigurací typu filtru (1 a 2). Napájecí stanice AC-4500 byla kompletně vyvinuta ve vlastní režii InAkustik.

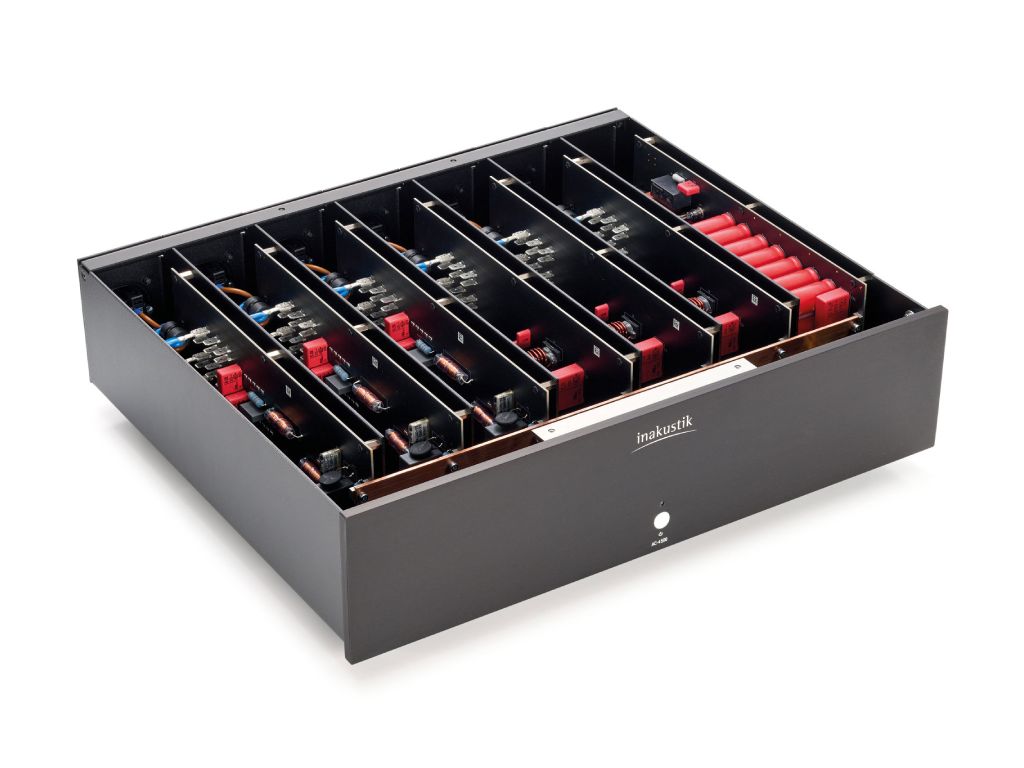

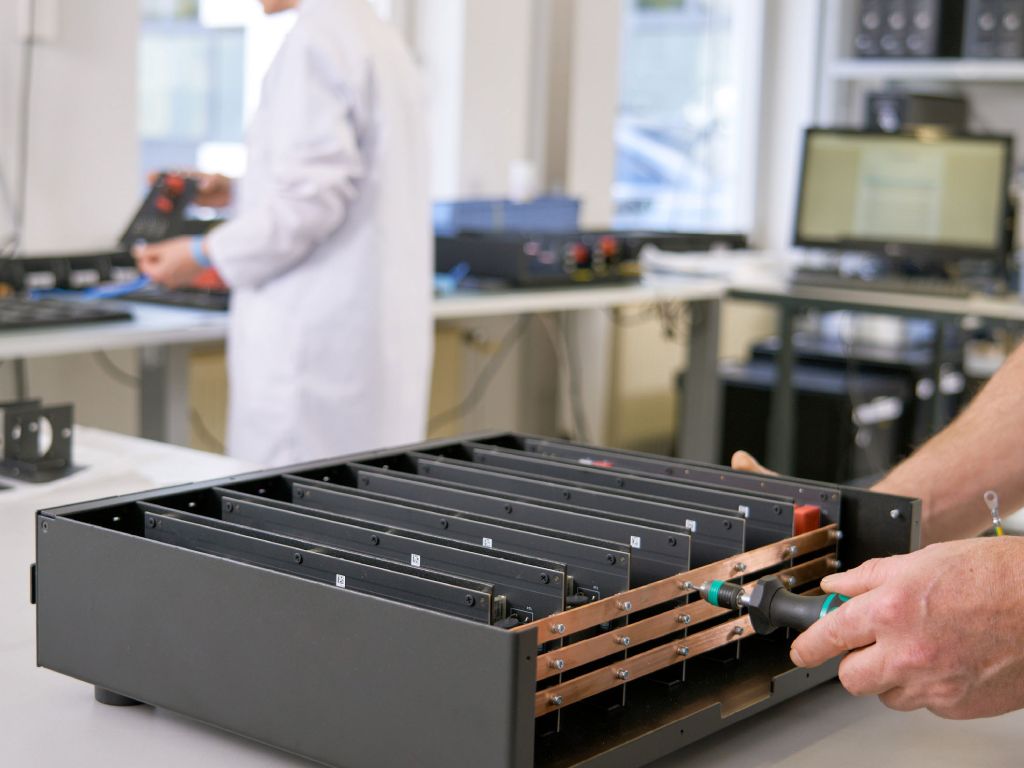

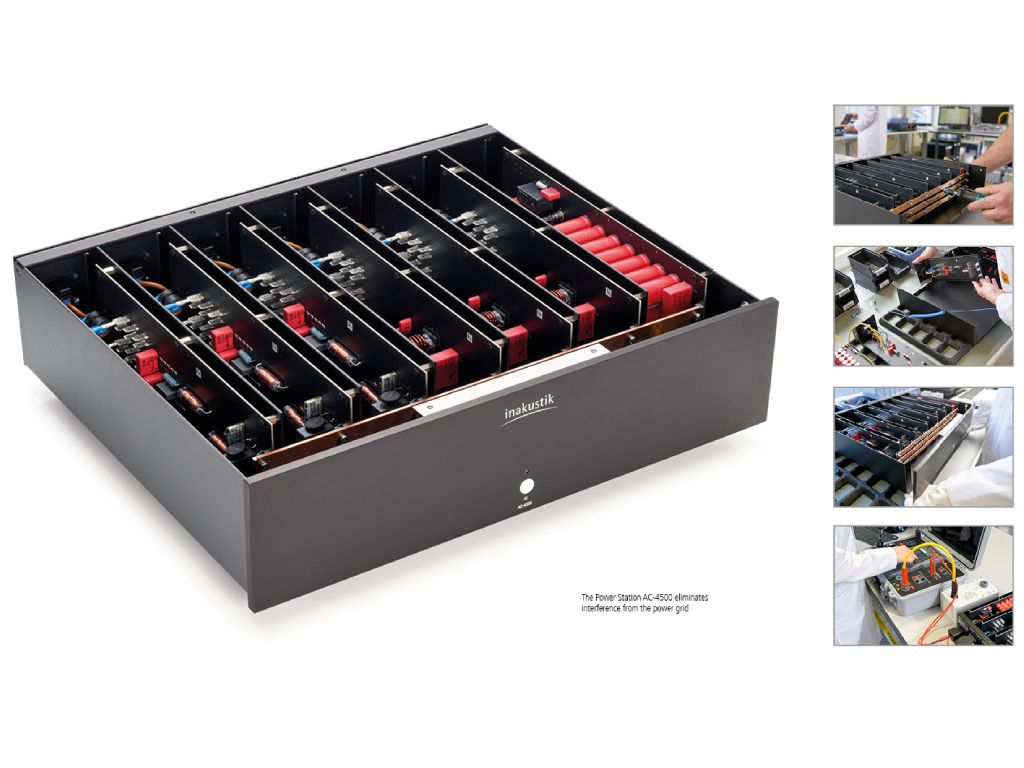

Kromě toho je každá jednotka vyráběna ve vlastním závodě společnosti a po dokončení prochází přísným rutinním testováním, jehož výsledky jsou zaznamenávány. Vzhledem k tomu, že bezpečnost je u tohoto typu jednotky prvořadá, zajistili v InAkustik také akreditovanou laboratoř pro ověření shody s normami CE/CB. Citlivá technologie elektrického filtru je zabalena do robustního kovového pouzdra z pozinkovaného ocelového plechu o tloušťce 2 mm. Elegantní čelní panel je vyroben z kartáčovaného hliníku. Vnitřek krytu je navíc navržen tak, aby byly skupiny zásuvek vzájemně odstíněny a nemohlo se šířit rušení způsobené připojenými zařízeními.
SÍŤOVÝ ROZVOD
Pro provoz našeho audio systému v obývacím pokoji, který je připojen k elektrické síti, potřebujeme elektrickou energii. Tato energie se vyrábí v elektrárnách (např. uhelných/vodních/větrných) a distribuuje se ke spotřebitelům prostřednictvím elektrické sítě. Takové množství energie lze přenášet pouze fyzicky - prostřednictvím vysokonapěťových (nadzemních) vedení, podzemních kabelů nebo kombinací obou. Energie se distribuuje při různých napětích, aby se minimalizovaly ztráty při vedení v síti. Čím vyšší je přenášené napětí, tím nižší jsou ztráty a tím menší jsou potřebné průřezové rozměry přenosových vedení. Při velmi vysokém napětí až 380 kV přenáší elektrárna proud přenosovou sítí. K převodu různých úrovní napětí směrem dolů se používají transformátory v rozvodnách pro transformaci napětí. Elektrická energie o vysokém, středním a nízkém napětí se pak rozvádí do měst a obcí, dokud se energie o napětí 230 V nedostane ke konečnému spotřebiteli, kde ji může využívat audiosystém.
ZKRESLENÍ ROZVODU
Silné zkreslení elektrické sítě způsobuje mimo jiné nespočet spotřebičů - zejména digitálních zařízení - a spínaných zdrojů, nabíjecích stanic pro vozidla a fotovoltaických systémů. To se stále častěji neomezuje pouze na městské oblasti. Toto zkreslení způsobuje hi-fi komponentům vážné problémy a integrované napájecí jednotky a obvody je mohou kompenzovat jen částečně. Zbytek zhoršuje kvalitu zvukového signálu a "maskuje" zvuk produkovaný audiosystémem. Málokdo provozuje vlastní napájecí stanici. Většina high-endových nadšenců je nucena používat přetíženou napájecí síť, a jak jsme již zmínili, zvuk začíná u zásuvky nebo v lepším případě u pojistkové skříňky. Přesto i u pojistkové skříňky dochází k rušení od všech spotřebičů ve vašem vlastním domě a v celém okolí, jsou-li připojeny k elektrické síti. Vidíme to, když světlo bliká při každém použití fénu nebo když reproduktory praskají při každém spuštění kompresoru ledničky nebo zapnutí zářivky.
TYPY RUŠENÍ
V elektrotechnice se rozlišuje mezi rušením vedením a elektromagnetickým rušením. Rušení přenášené vedením, známé také jako push-pull rušení, může být způsobeno zapínáním a vypínáním zařízení prostřednictvím dynamických nebo synchronizovaných spotřebičů a zdrojů energie. Toto rušení se překrývá s užitečným signálem, šíří se připojenými kabely a vstupuje přímo do hi-fi komponent. Elektromagnetické rušení, známé také jako rušení ve společném režimu, může být mimo jiné způsobeno mobilními sítěmi, sítěmi WLAN a zařízeními Bluetooth a šíří se ve formě elektromagnetických vln šířených vzduchem. V tomto prostředí se každé zařízení a kabel chová jako anténa a generuje napěťový potenciál v závislosti na velikosti pole. Rozměry součástky a vzdálenost od zdroje rušení jsou některé z faktorů, které určují velikost pole a výsledný potenciál. V důsledku toho každá součást audio systému generuje jiný rušivý potenciál, což vede k vyrovnávacím proudům procházejícím připojenými kabely. Tyto proudy následně ruší užitečný signál.
ŘEŠENÍ NA MÍRU
Feritová jádra jsou prvním řešením pro odstranění rušení. Potlačují vf rušení ve společném módu díky svému indukčnímu efektu. Proto je napájecí stanice AC-4500 vybavena výkonnými feritovými jádry umístěnými přímo za zásuvkami. Dalším řešením pro minimalizaci nežádoucího rušení jsou na míru vyrobené filtrační obvody. Je však nezbytné, aby typ filtru odpovídal aplikaci, pro kterou je požadován. Nesčetné testy a měření s použitím různých konfigurací obvodů ukázaly, že digitální a analogová zařízení by měla mít odlišné provedení filtrů. Napájecí stanice Reference AC-4500 je proto vybavena dvěma různými typy filtrů v závislosti na konfiguraci: typ I pro analogová zařízení a typ II pro digitální zařízení. Konstrukce filtru je pro oba typy zcela odlišná. Typ I je sériová filtrační síť, ve které cívky vedou užitečný proud. Tyto cívky nabízejí vysokou úroveň odolnosti proti rušení. Typ II je však paralelní filtrační síť, která odvádí rušivé frekvence rušení na zem. Tato filtrační síť je rovněž velmi jemně vyladěna podle požadavků hi-fi.
CENTRÁLNÍ JÁDRO

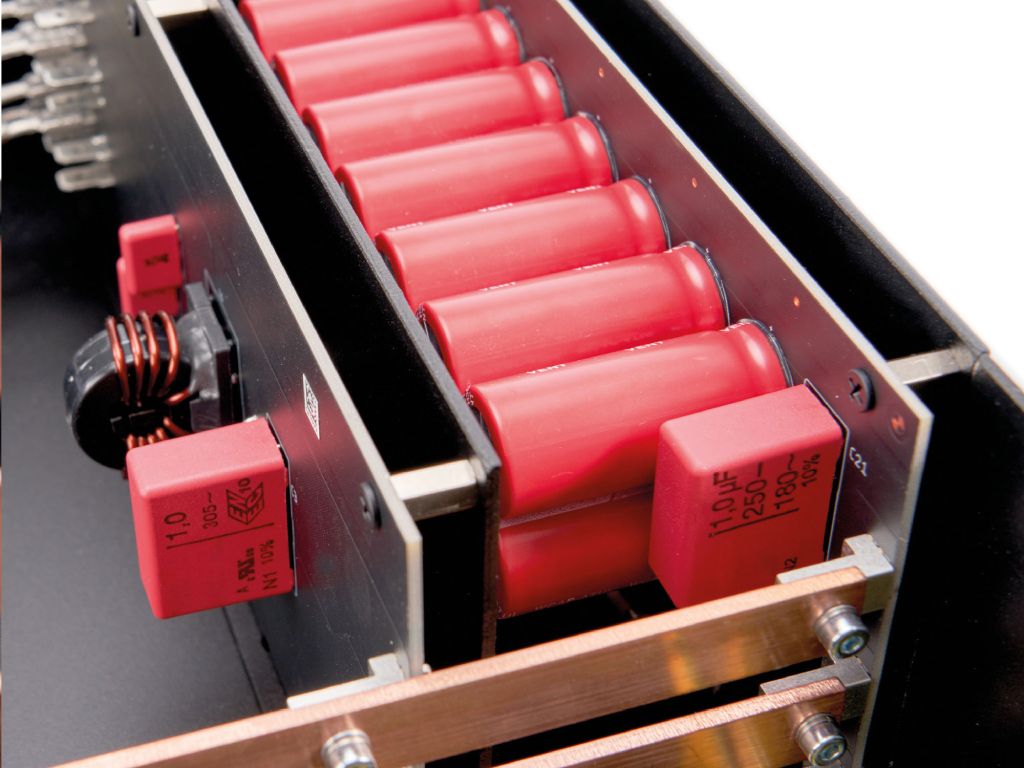

Mnoho domácích zařízení využívá pouze půlvlnu střídavého proudu. Z tohoto důvodu je sinusový průběh 50 Hz nesymetrický a vznikají stejnosměrné složky napětí (DC offset). To vede k "nesymetrickému" napájení připojených hi-fi komponent, což zase může vést k saturaci vnitřních transformátorů přístroje. Vedle mnoha nepříznivých zvukových efektů a zhoršené účinnosti to vede také k tomu, že transformátor vydává nepříjemný bzučivý zvuk. Srdcem každé napájecí stanice Reference AC-4500 je výkonné odrušení stejnosměrného proudu, které filtruje stejnosměrné komponenty z napájecího systému. To zajišťuje, že připojená zařízení jsou opětovně zásobována "symetrickým" proudem, což chrání transformátory před magnetickým nasycením. Tím se zabrání nežádoucím zvukovým efektům a transformátor přestane bzučet. Díky speciálně vybraným komponentům se na kvalitním zvuku významně podílí také potlačení stejnosměrného proudu. Zvláštní pozornost jsme věnovali také způsobu distribuce výkonu uvnitř modelu AC-4500. Distribuce je založena na kombinaci pevných měděných sběrnic a speciálních vysokoproudých konektorů bez pájení. Tato konstrukce zajišťuje extrémně nízký odpor smyčky, který tak poskytuje vynikající kapacitu dodávky proudu. Díky tomu je AC-4500 skálopevným základem audiosystému i při extrémně vysoké hlasitosti a dynamických pasážích.
| Počet zásuvek : | 6 |
|---|---|
| Typ zásuvek: | Schuko 16A |
| Stínění zásuvek: | odděleně stíněné skupiny |
| Čelní panel: | kartáčovaný hliník |
| Přívodní zásuvka: | IEC C20 |
| Celkový výkon: | 16 A / 3 680 W |
| Třída ochrany: | I |
| Rozměry (Š x H x V): | 45,0 x 38,6 x 12,2 cm |
| Váha: | 15 kg (plně osazeno moduly) |
