MT60 D
Tento produkt již není v prodeji.
Vyberte variantu
Barevné provedení:
Černá
Černá
0 Kč / ks
Barevné provedení:
Bílá
Bílá
0 Kč / ks
MT-60D

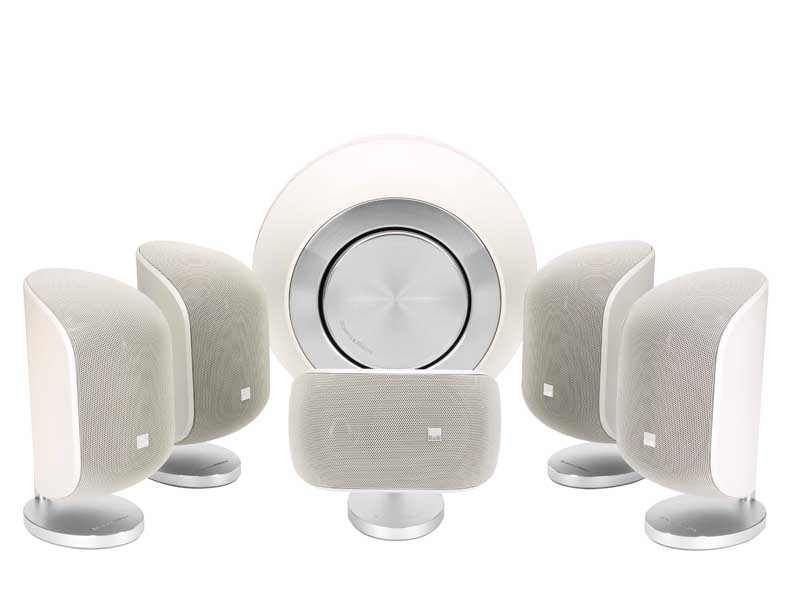

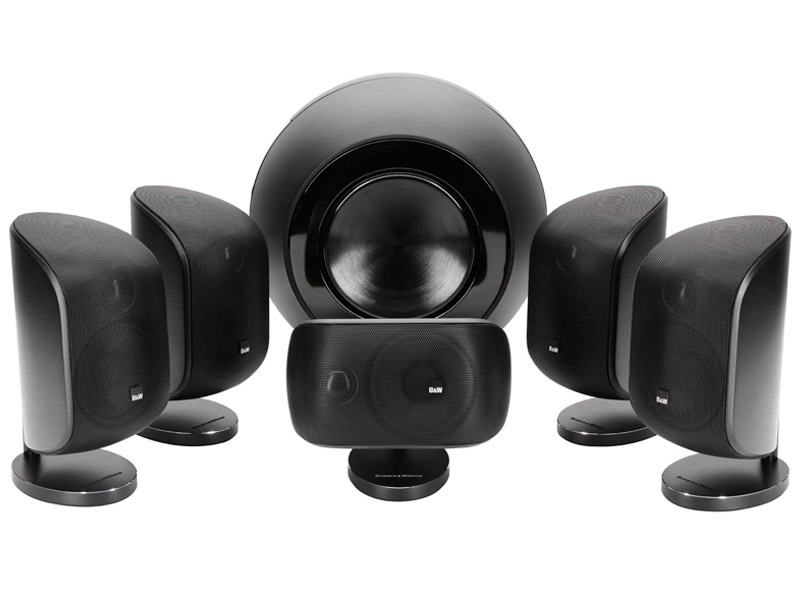

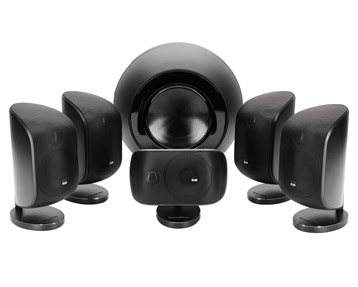

Kombinace pěti reprosoustav M1 New se subwooferem PV1D je ultimativním řešením pro ty, kdo chtějí mít plnohodnotné domácí kino, které ovšem nezabere mnoho místa. Více informací naleznete v popisu jednotlivých produktů.
M1 New: | 5x |
---|---|
Popis: | Aktivní uzavřený subwoofer s tlakovou ozvučnicí a DSP procesorem |
Měniče: | 1x 25mm výškový s kovovou membránou |
: | Reproduktorová úroveň |
Frekvenční pásmo: | mínus 6 dB na 6,5 Hz a 570 Hz |
Frekvenční rozsah: | 48Hz - 22kHz ±3dB v referenční ose |
Rozptyl: | v pásmu 2dB od frekvenční charaktreristiky |
Horizontálně: | více než 60° |
Vertikálně: | více než 10° |
Citlivost: | 85dB spl (2.83V, 1m) |
Harmonické zkreslení: | 2. a 3. harmonická (90dB, 1m), <1% 120 Hz - 30 kHz |
Jmenovitá impedance: | 8 Ohm (minimum 4.0 Ohm ) |
Dělící frekvence: | 4 kHz |
Doporučený výkon zesilovače: | 20W – 100W na 8 Ohm |
Max. doporučená impedance kabelu: | 0.1 Ohm |
Rozměry: | |
Výška:: | 342mm |
ka:: | 270mm |
Hloubka:: | 358mm |
Hmotnost: | 18,7 kg |
PV-1D: | 1x |
Měnič: | 2x 200mm, membrána s dlouhým zdvihem z konbinace papír/kevlar/aluminium |
Zesilovač: | |
Výkon:: | 400W |
Obvyklá spotřeba: | 150 W |
spotřeba Standby: | <1 W |
Vstupní impedance:: | 100 kOhm |
Signál / šum:: | >100dB |
Funkce:: | 5 předvoleb nastavení |
Vstupy: | Linkový stereo (Line In - RCA Phono) |
